Deep groove ball bearing selection table



 Open bearing Dimensions (mm) Reference weight (kg)

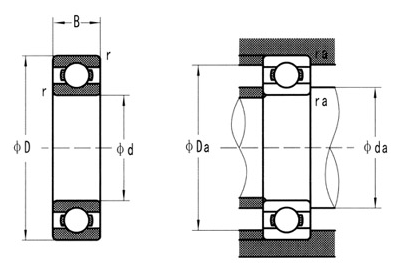

Bearing number Inner diameter Outer diameter Height Bevel angle Bearing material
d D B r(min) ZrO2 Si3N4 Plastic 440C
683 3 7 2 0.1 0.00024  0.00013  0.00005  0.00032
693 8 3 0.15 0.00050  0.00025  0.00010  0.00061
603 9 3 0.15 0.00070  0.00040  0.00020  0.00087
623 10 4 0.15 0.00130  0.00070  0.00030  0.00165
633 13 5 0.15 0.00250  0.00140  0.00060  0.00340
684 4 9 2.5 0.1 0.00050  0.00030  0.00010  0.00060
694 11 4 0.15 0.00130  0.00070  0.00030  0.00170
604 12 4 0.2 0.00170  0.00090  0.00040  0.00230
624 13 5 0.2 0.00230  0.00130  0.00060  0.00300
634 16 5 0.3 0.00400  0.00220  0.00100  0.00520
685 5 11 3 0.15 0.00090  0.00050  0.00020  0.00120
695 13 4 0.2 0.00190  0.00100  0.00050  0.00250
605 14 5 0.2 0.00270  0.00150  0.00070  0.00350
625 16 5 0.3 0.00380  0.00210  0.00100  0.00500
635 19 6 0.3 0.00660  0.00360  0.00160  0.00860
686 6 13 3.5 0.15 0.00150  0.00080  0.00040  0.00190
696 15 5 0.2 0.00300  0.00160  0.00070  0.00390
606 17 6 0.3 0.00460  0.00250  0.00110  0.00600
626 19 6 0.3 0.00630  0.00340  0.00160  0.00860
636 22 7 0.3 0.01080  0.00580  0.00270  0.01400
687 7 14 3.5 0.15 0.00170  0.00090  0.00040  0.00220
697 17 5 0.3 0.00400  0.00220  0.00100  0.00530
607 19 6 0.3 0.00590  0.00320  0.00150  0.00770
627 22 7 0.3 0.00980  0.00530  0.00240  0.01270
637 26 9 0.3 0.01850  0.01000  0.00460  0.02400
688 8 16 4 0.2 0.00250  0.00140  0.00060  0.00720
698 19 6 0.3 0.00560  0.00300  0.00140  0.00720
608 22 7 0.3 0.00930  0.00500  0.00230  0.01200
628 24 8 0.3 0.01300  0.00720  0.00330  0.01700
638 28 9 0.3 0.02200  0.01200  0.00540  0.02800
689 9 17 4 0.2 0.00270  0.00150  0.00070  0.00350
699 20 6 0.3 0.00650  0.00350  0.00160  0.00850
609 24 7 0.3 0.01100  0.00600  0.00280  0.01500
629 26 8 0.3 0.01500  0.00810  0.00380  0.02000
639 30 10 0.6 0.02800  0.01500  0.00700  0.03700
6800 10 19 5 0.3 0.00400  0.00210  0.00100  0.00500
6900 22 6 0.3 0.00700  0.00380  0.00170  0.00900
6000 26 8 0.3 0.01400  0.00750  0.00350  0.01800
6200 30 9 0.6 0.02500  0.01300  0.00600  0.03200
6300 35 11 0.6 0.04000  0.02200  0.01000  0.05200
6801 12 21 5 0.3 0.00500  0.00250  0.00120  0.00600
6901 24 6 0.3 0.00800  0.00420  0.00190  0.01000
16001 28 7 0.3 0.01500  0.00790  0.00400  0.01900
6001 28 8 0.3 0.01700  0.00920  0.00400  0.01900
6201 32 10 0.6 0.02800  0.01500  0.00700  0.03700
6301 37 12 1 0.04600  0.02500  0.00400  0.02200
6802 15 24 5 0.3 0.00500  0.00290  0.00130  0.00700
6902 28 7 0.3 0.01200  0.00630  0.00300  0.00500
16002 32 8 0.3 0.02100  0.01100  0.00500  0.02700
6002 32 9 0.3 0.02400  0.01300  0.00600  0.03100
6202 35 11 0.6 0.03500  0.01900  0.00900  0.04500
6302 42 13 1 0.06400  0.03500  0.01600  0.08300
6803 17 26 5 0.3 0.00500  0.00290  0.00130  0.00700
6903 30 7 0.3 0.01300  0.00710  0.00330  0.01700
16003 35 8 0.3 0.02500  0.01400  0.00600  0.03300
6003 35 10 0.3 0.03200  0.01700  0.00800  0.04100
6203 40 12 0.6 0.05200  0.02800  0.01300  0.06700
6303 47 14 1 0.08700  0.04700  0.02200  0.11000
6403 62 17 1.1 0.21000  0.11000  0.05200  0.27000
6804 20 32 7 0.3 0.01300  0.00700  0.00300  0.01700
6904 37 9 0.3 0.02800  0.01500  0.05700  0.03700
16004 42 8 0.3 0.03700  0.02000  0.00900  0.04800
6004 42 12 0.6 0.05200  0.02800  0.01300  0.06800
6204 47 14 1 0.08200  0.04500  0.02100  0.11000
6304 52 15 1.1 0.11000  0.06000  0.02800  0.15000
6404 72 19 1.1 0.31000  0.17000  0.08000  0.40000
6805 25 37 7 0.3 0.01600  0.00900  0.00400  0.02100
6905 42 9 0.3 0.03200  0.01800  0.01000  0.04200
16005 47 8 0.3 0.04500  0.02500  0.01100  0.05900
6005 47 12 0.6 0.06100  0.03300  0.01500  0.07900
6205 52 15 1 0.09900  0.05400  0.02500  0.13000
6305 62 17 1.1 0.18000  0.09800  0.04500  0.24000
6405 80 21 1.5 0.41000  0.22000  0.10200  0.53000
6806 30 42 7 0.3 0.01800  0.01000  0.00500  0.02400
6906 47 9 0.3 0.04000  0.02200  0.01000  0.05200
16006 55 9 0.3 0.06700  0.03600  0.01700  0.08700
6006 55 13 1 0.08900  0.04800  0.02200  0.11600
6206 62 16 1 0.15000  0.08300  0.03800  0.20000
6306 72 19 1.1 0.27000  0.14000  0.06600  0.35000
6406 90 23 1.5 0.57000  0.31000  0.14000  0.74000
6807 35 47 7 0.3 0.02100  0.01100  0.00500  0.02700
6907 55 10 0.6 0.05800  0.03100  0.01400  0.07500
16007 62 9 0.3 0.08200  0.04500  0.02100  0.11000
6007 62 14 1 0.12000  0.06300  0.02900  0.15000
6207 72 17 1.1 0.22000  0.12000  0.05500  0.28000
6307 80 21 1.5 0.36000  0.19000  0.08900  0.46000
6407 100 25 1.5 0.73000  0.40000  0.18000  0.95000
6808 40 52 7 0.3 0.02000  0.01300  0.00600  0.03000
6908 62 12 0.6 0.09000  0.05000  0.02200  0.11000
16008 68 9 0.3 0.10000  0.05000  0.02500  0.13000
6008 68 15 1 0.15000  0.08000  0.03700  0.19000
6208 80 18 1.1 0.28000  0.15000  0.07000  0.37000
6308 90 23 1.5 0.49000  0.27000  0.12000  0.64000
6408 110 27 2 0.94600  0.51300  0.24000  1.23000
6809 45 58 7 0.3 0.02900  0.01600  0.00700  0.03800
6909 68 12 0.6 0.09700  0.05300  0.02400  0.13000
16009 75 10 0.6 0.13000  0.07000  0.03200  0.17000
6009 75 16 1 0.19000  0.10000  0.04600  0.24000
6209 85 19 1.1 0.32000  0.17500  0.08100  0.42000
6309 100 25 1.5 0.64000  0.34500  0.16000  0.83000
6409 120 29 2 1.18000  0.64000  0.29000  1.53000
6810 50 65 7 0.3 0.03800  0.02100  0.01000  0.05000
6910 72 12 0.6 0.10000  0.06000  0.02600  0.14000
16010 80 10 0.6 0.13000  0.07000  0.03400  0.18000
6010 80 16 1 0.20000  0.11000  0.05000  0.26000
6210 90 20 1.1 0.35000  0.19000  0.08800  0.46000
6310 110 27 2 0.82000  0.44000  0.20000  1.06000
6410 130 31 2.1 1.45000  0.78000  0.36000  1.88000
6811 55 72 9 0.3 0.06000  0.03000  0.01600  0.08000
6911 80 13 1 0.15000  0.08000  0.03600  0.19000
16011 90 11 0.6 0.20000  0.11000  0.04900  0.26000
6011 90 18 1.1 0.29000  0.16000  0.07300  0.38000
6211 100 21 1.5 0.48000  0.26000  0.12000  0.62000
6311 120 29 2 1.05000  0.57000  0.26000  1.37000
6411 140 33 2.1 1.76000  0.95000  0.44000  2.29000
6812 60 78 10 0.3 0.08000  0.04000  0.02000  0.10000
6912 85 13 1 0.15000  0.08000  0.03700  0.19000
16012 95 11 0.6 0.22000  0.12000  0.05400  0.28000
6012 95 18 1.1 0.32000  0.17000  0.07900  0.41000
6212 110 22 1.5 0.60000  0.33000  0.15000  0.78000
6312 130 31 2.1 1.32000  0.72000  0.33000  1.72000
6412 150 35 2.1 2.13000  1.15000  0.53000  2.77000
6813 65 85 10 0.6 0.10000  0.05000  0.02500  0.13000
6913 90 13 1 0.17000  0.09000  0.04000  0.22000
16013 100 11 0.6 0.23000  0.13000  0.06000  0.30000
6013 100 18 1.1 0.34000  0.18000  0.08000  0.44000
6213 120 23 1.5 0.77000  0.42000  0.19000  1.00000
6313 140 33 2.1 1.62000  0.88000  0.41000  2.11000
6413 160 37 2.1 2.54000  1.35000  0.60000  3.30000
6814 70 90 10 0.6 0.10000  0.05600  0.02600  0.13000
6914 100 16 1 0.27000  0.15000  0.07000  0.35000
16014 110 13 0.6 0.34000  0.18000  0.08000  0.44000
6014 110 20 1.1 0.47000  0.25000  0.12000  0.61000
6214 125 24 1.5 0.84000  0.45000  0.21000  1.09000
6314 150 35 2.1 1.98000  1.07000  0.49000  2.57000
6414 180 42 3 3.71000  1.98000  0.87000  4.83000
6815 75 95 10 0.6 0.11000  0.06000  0.02800  0.15000
6915 105 16 1 0.28000  0.15000  0.07000  0.36000
16015 115 13 0.6 0.36000  0.19000  0.08900  0.46000
6015 115 20 1.1 0.50000  0.27000  0.12000  0.65000
6215 130 25 1.5 0.92000  0.50000  0.23000  1.19000
6816 80 100 10 0.6 0.12000  0.06300  0.03000  0.15000
6916 110 16 1 0.30000  0.16000  0.07500  0.39000
16016 125 14 0.6 0.48000  0.26000  0.12000  0.62000
6016 125 22 1.1 0.67000  0.36000  0.17000  0.87000
6216 140 26 2 1.09000  0.59000  0.27000  1.42000
6316 170 39 2.1 2.82000  1.51000  0.66000  3.67000
6416 200 48 3 5.26000  2.81000  1.23000  6.84000
6817 85 110 13 1 0.20000  0.11000  0.05100  0.26000
6917 120 18 1.1 0.42000  0.23000  0.11000  0.55000
16017 130 14 0.6 0.50000  0.27000  0.13000  0.65000
6017 130 22 1.1 0.71000  0.38000  0.18000  0.92000
6217 150 28 2 1.35000  0.73000  0.34000  1.76000
6317 180 41 3 3.25000  1.74000  0.76000  4.23000
6818 90 115 13 1 0.21000  0.12000  0.05000  0.28000
6918 125 18 1.1 0.45000  0.24000  0.11000  0.59000
16018 140 16 1 0.67000  0.36000  0.17000  0.87000
6018 140 24 1.5 0.92000  0.50000  0.23000  1.19000
6218 160 30 2 1.65000  0.88000  0.39000  2.15000
6318 190 43 3 3.78000  2.01000  0.88000  4.91000
6819 95 120 13 1 0.23000  0.12000  0.05700  0.30000
6919 130 18 1.1 0.46000  0.25000  0.12000  0.60000
16019 145 16 1 0.70000  0.38000  0.17000  0.90000
6019 145 24 1.5 0.95000  0.51000  0.24000  1.23000
6219 170 32 2.1 2.02000  1.07000  0.47000  2.62000
6319 200 45 3 4.36000  2.33000  1.02000  5.67000
6820 100 125 13 1 0.24000  0.13000  0.06000  0.31000
6920 140 20 1.1 0.64000  0.35000  0.16000  0.83000
16020 150 16 1 0.73000  0.39000  0.18000  0.95000
6020 150 24 1.5 0.99000  0.54000  0.25000  1.29000
6220 180 34 2.1 2.42000  1.29000  0.56000  3.14000
6320 215 47 3 5.38000  2.87000  1.26000  7.00000
6821 105 130 13 1 0.25000  0.14000  0.06000  0.32000
6921 145 20 1.1 0.66000  0.36000  0.16000  0.86000
16021 160 18 1 0.92000  0.49000  0.22000  1.20000
6021 160 26 2 1.22000  0.65000  0.29000  1.59000
6221 190 36 2.1 2.85000  1.52000  0.66000  3.70000
6321 225 49 3 6.19000  3.30000  1.44000  8.05000
6822 110 140 16 1 0.38000  0.21000  0.10000  0.50000
6922 150 20 1.1 0.69000  0.37000  0.17000  0.89000
16022 170 19 1 1.12000  0.60000  0.26000  1.46000
6022 170 28 2 1.51000  0.80000  0.35000  1.96000
6222 200 38 2.1 3.35000  1.80000  0.78000  4.36000
6322 240 50 3 7.34000  3.91000  1.71000  9.54000
6824 120 150 16 1 0.41000  0.22000  0.10000  0.54000
6924 165 22 1.1 1.08000  0.58000  0.25000  1.41000
16024 180 19 1 1.38000  0.74000  0.32000  1.80000
6204 180 28 2 1.60000  0.85000  0.37000  2.07000
6224 215 40 2.1 3.96000  2.11000  0.92000  5.15000
6324 260 55 3 9.62000  5.13000  2.24000  12.50000
6826 130 165 18 1.1 0.72000  0.39000  0.17000  0.94000
6926 180 24 1.5 1.43000  0.76000  0.33000  1.86000
16026 200 22 1.1 2.07000  1.10000  0.48000  2.69000
6206 200 33 2 2.43000  1.30000  0.57000  3.16000
6226 230 40 3 4.48000  2.39000  1.04000  5.82000
6326 280 58 4 11.60000  6.20000  2.71000  15.10000
6828 140 175 18 1.1 0.77000  0.41000  0.18000  1.00000
6928 190 24 1.5 1.52000  0.81000  0.36000  1.98000
16028 210 22 1.1 2.20000  1.17000  0.51000  2.86000
6028 210 33 2 2.73000  1.46000  0.64000  3.55000
6228 250 42 3 5.73000  3.06000  1.34000  7.45000
6328 300 62 4 14.90000  7.96000  3.48000  19.40000
6830 150 190 20 1.1 1.08000  0.57000  0.25000  1.40000
6930 210 28 2 2.35000  1.25000  0.55000  3.05000
16030 225 24 1.1 2.75000  1.47000  0.64000  3.58000
6030 225 35 2.1 3.25000  1.73000  0.76000  4.22000
6230 270 45 3 7.24000  3.86000  1.69000  9.41000
6330 320 65 4 20.15000  10.74000  4.70000  26.20000
60/22 22 44 12 0.6 0.05700  0.03000  0.01300  0.07400
62/22 50 14 1 0.09200  0.04900  0.02100  0.11900
63/22 56 16 1.1 0.13800  0.07300  0.03200  0.17900
60/28 28 52 12 0.6 0.07400  0.03900  0.01700  0.09600
62/28 58 16 1 0.13500  0.07200  0.03100  0.17500
63/28 68 18 1.1 0.22100  0.11800  0.05200  0.28700
60/32 32 58 13 1 0.09400  0.05000  0.02200  0.12200
62/32 65 17 1 0.17300  0.09200  0.04000  0.22500
63/32 75 20 1.1 0.29900  0.16000  0.70000  0.38900
